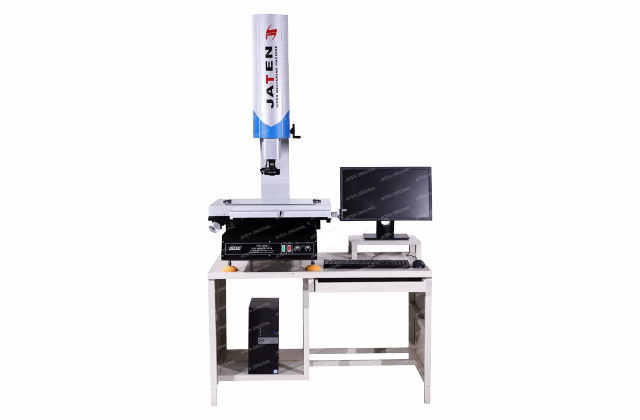

Ручная видеоизмерительная машина Jaten JTVMS 4030

jaten_JTVMS-01
Машина используется в области измерения координат, особенно в области машиностроения, электроники, инструментов, пластика и т.д.

  • Вспомогательная лазерная система позиционирования. Легко найти положение измерения.
  • Может быстро найти измеренное положение заготовки и выполнить измерение.
  • Программное обеспечение для быстрых измерений.
  • Датчик Renishaw для Великобритании (опционально).



Технические характеристики



Модель
   		 JTVMS-1510 JTVMS-2010 JTVMS-2515
Рабочий этап
 X, Y, перемещение по оси Z (мм)
 600×530×950
 600×550×920
 690×550×1020
Размеры (мм) 945×646×1096 960×750×1100 1840×960×1867
Вес несущей способности (кг)
 30 35 35
Вес нетто (кг)
 97
 102 141
Модель VMS-3020 VMS-4030 VMS-5030
Рабочий этап X, Y, перемещение по оси Z (мм) 300×200X200 400×300X200 500×300×200
Размеры (мм) 780×670×1060 945×646×1096 960×750×1100
Вес несущей способности (кг) 35 35 35
Вес нетто (кг) 165 245 255
Модель VMS-5040 Обычный размер
Рабочий этап X, Y, перемещение по оси Z (мм) 500×400X200
Размеры (мм) 780×600×1060
Вес несущей способности (кг) 35
Вес нетто (кг) 281
Точность Ось XY (мм)
 ≤(3+L/200)мкм, повторяемость 2мкм
Ось Z (мм)
 ≤(4+л/200)мкм
Линейка решетки Высокоточная линейка решетки, разрешение 0,5 мкм
ПЗС Японская цветная ПЗС-камера Sentech Color 625
Оптическая система
  • Автоматический зум-объектив, вид объекта: 7 ~ 1,1 мм, коэффициент масштабирования 12X
  • Общее увеличение видео: 30X ~ 230X, дополнительный лазер, британский зонд Renishaw
  • Может измерять толщину прозрачного стекла и плоскостность
Система освещения Непрерывная регулируемая поверхность светодиодного кольца, контуры и коаксиальный свет, в соответствии с программным управлением для регулировки интенсивности и скорости света.
Программная система QuickMeasuring, программное обеспечение для автоматического измерения видео
Рабочая обстановка 20°C±3°C, температура 45% -75%, изолирован от внешнего источника вибрации
Источник питания
 220 В ± 10%, 180 В ~ 260 В (переменный ток), 50 Гц
Дополнительные аксессуары
 Может быть совместим с объективом / лазерным / датчиком / шкафом / версией / маркой CCD...
