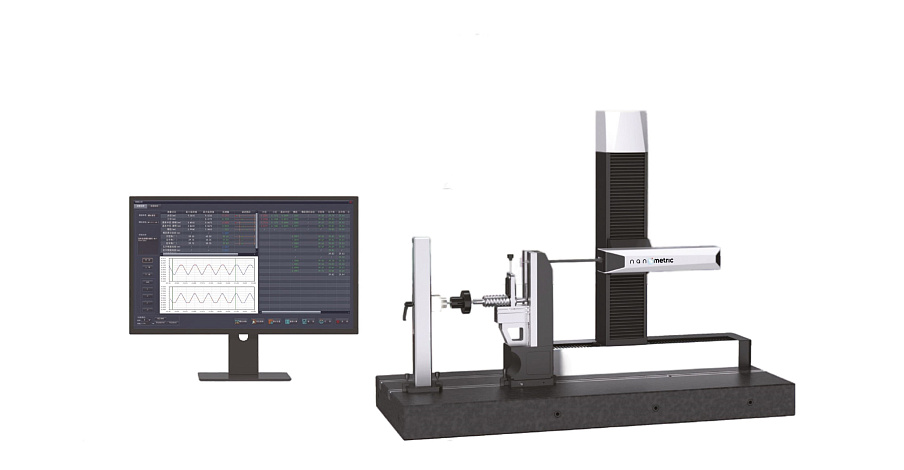

Контурограф серии ScroM
Двустороннее сканирование контура Интеллектуальный и высокоэффективный

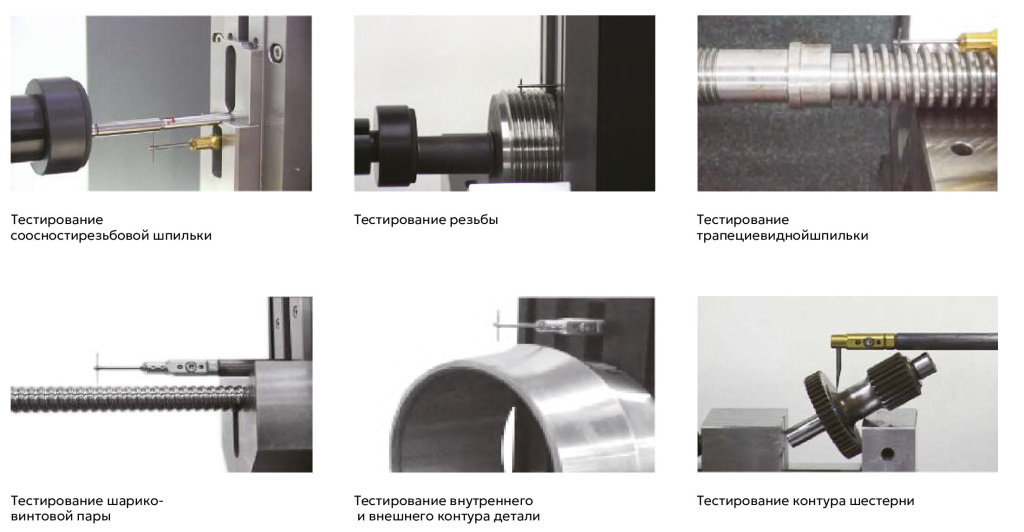

Типичное применение
Функция двустороннего сканирования контура:
Контактное измерение выполняется путем скольжения Т-образного игольчатого щупа по измеряемой поверхности. Может тестировать и проверять контур, двумерный размер и двумерное смещение объекта. Основное преимущество прибора заключается в том, что он может напрямую измерять трудноизмеримую поверхность некоторых деталей, таких как отверстия, канавки и другие трудноизмеримые части. Может считывать показания напрямую в соответствии с определенными критериями оценки или очертить форму кривой контура поверхности. Скорость измерения высокая, результат надежный, удобная эксплуатация.
Функция сканирования резьбы:
Полностью автоматическое детектирование общей точности кольцевой калибр-пробки с резьбой, кольцевой калибр-пробки с канонической резьбой, гладкой калибр-пробки; трапецеидальной резьбы, упорной резьбы, пилообразной резьбы и другой резьбы с глубоким креном, одиночных деталей с многооборотной резьбой, комплексных параметров резьбовых шпилек и различных параметров внешнего и внутреннего диаметра разнотипных деталей, параметров контура.
Технические характеристики
|
Модель продукции |
PS582 0~235мм (весь растр) |
PS583 0~325мм (весь растр) |
PS584 0~400мм (весь растр) |
||
|
Параметры |
Диапазон измерения |
Ось X |
|||
|
Ось Z |
0~235мм (весь растр) |
0~325мм (весь растр) |
0~400мм (весь растр) |
||
|
Минимальное разрешение |
0.001мкм |
||||
|
Погрешность измерения шероховатости поверхности |
±(0,02+5%) |
||||
|
Изменение усилия |
10-150мН |
||||
|
Способность преодолевать подъем |
Уклон на подъеме 78°, уклон на спуске 87° |
||||
|
Y-направление рабочего стола |
Диапазон перемещения 25мм, высота рабочего стола 85мм |
||||
|
Измерение резьбы |
Погрешность измерения резьбы* 1 (большой, средний, малый диаметр) |
± (1+2L/100) мкм, (L, длина, мм) |
|||
|
Погрешность измерения шага резьбы*2 |
≤(1 + L/100)мкм, (L, длина, мм) |
||||
|
Измерение контура |
Погрешность измерения диаметра*3 |
≤(3 + L/100)мкм, (L, длина, мм) |
|||
|
Погрешность измерения допуска контура*4 |
≤(2 + L/100)мкм, (L, длина, мм) |
||||
|
Измерение качества поверх-ности*5 |
Параметры измерения шероховатости |
Шероховатость R: Rp,Rv,Rz,Rc,Rt,Ra,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr,Rmax,Rpm, tp,Htp,P-c,Rda,Ry,Sm,S,Rpc,RzJ; Шероховатость середины: Rk,Rpk,Rvk,Rpkx,Rvkx,Mr1,Mr2,A1,A2,Vo; Параметры контура P: Pa,Pq,Pt,Pz,Pp,Pv,PSm,Psk,Pku,Pdq,Pdc,Pc,PPc,Pmr,Rad,PzJ,Pmax; Параметры волнистости контура W: Wa,Wq,Wt,Wz,Wp,Wv,WSm,Wsk,Wku,Wdq,Wdc,Wmr,Wp-c,Wc; Параметры Motif: R,AR,W,AW,Rx,Wx,Wte |
|||
|
Диапазон измерения Ra |
Ra0.012мкм~Ra12.5мкм (большой диапазон (опционально)) |
||||
|
Волновой фильтр |
Волновой фильтр Гаусса, волновой фильтр 2RC, волновой фильтр нулевой фазы |
||||
|
Длинна отбора |
0.008, 0.08, 0.25, 0.8, 2.5, 8.0, 25мм (опционально) |
||||
|
Длинна оценки |
Максимальное кратное число автоматического расчёта длины отбора в соответствии с измеренной длинной. |
||||
|
Предельная длинна волны |
0.25/0.8/2.5(мм) или настраиваемая пользователем отсечка |
||||
|
Габариты оборудования (ДXШXВ) |
1200X500X980 |
1200X500X1180 |
1200X500X1180 |
||
|
Вес оборудования |
100 кг |
200 кг |
200 кг |
||
*1 и *2 Данный индекс точности является стандартом точности измерения резьбового калибр-кольца и стандартом резьбовой калибр-пробки (стандарт резьбы соответствует 2-му классу или выше).
*3 Данный индекс точности является стандартом точности измерения гладкого калибр-кольца и гладкой калибр-пробки. *4 Данный индекс точности является стандартом точности измерения стандартного измерительного блока.
*5 Данный тип измерения может быть выполнен только при наличии дополнительного измерительного игольчатого щупа для определения шероховатости RO_12.
