ТУ 3661-010-05246800-2003

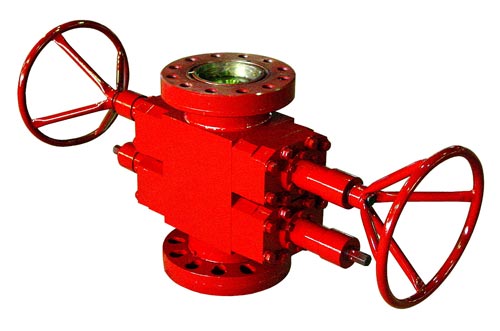

Превентор предназначен для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды.
pp2180

Превентор позволяет:
- герметизировать на устье скважины НКТ трубными плашками верхнего канала корпуса;
- герметизировать устье скважины при отсутствии НКТ глухими плашками нижнего канала;
- герметизировать на устье скважины НКТ разного диаметра, при этом герметизация устья при отсутствии НКТ осуществляется трубными плашками, закрытыми на патрубке с шаровым краном;

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПП2-180x21

Рабочее давление (со стороны скважины), МПа, не более

21

Диаметр проходного отверстия корпуса, мм

180

Осевое усилие, создаваемое массой колонны труб, кН, не более

500

Условный диаметр герметизируемых труб, мм

33, 42, 48, 60, 73, 89, 102, 114, 127бур.

Привод плашек

ручной

Количество оборотов штурвала, необходимое для закрытия-открытия плашек

11-12

Температура рабочей среды, °С

До 100

Коррозионностойкое исполнение

для рабочей среды с содержанием Н2S-0 % и содержанием СО2-6 %

Климатическое исполнение

УХЛ по ГОСТ 15150-69

Присоединительные размеры, мм:
- диаметр верхнего фланца
- диаметр нижнего фланца
- диаметр делительной окружности центров отверстий под шпильки верхнего фланца
- диаметр делительной окружности центров отверстий под шпильки нижнего фланца
- средний диаметр канавки под уплотнительную прокладку
- диаметр резьбы шпилек


380
395
317,5

292; 325

211,1

М27

Габаритные размеры, мм:
длина
ширина
высота


1330
440
610

Масса, кг, не более

370

Плашки под каждый типоразмер НКТ состоят из собственного корпуса плашки и уплотнительного элемента

Комплект запасных частей ПП2-180х21

Наименование

Обозначение

Количество

Примечание

Кольцо проставки

ПП2-180х35.006

8

Манжета

ПП2-180х35.306

8

Кольцо

074-080-36 ГОСТ 9833-73

4

Уплотнитель

ПП2-180х35.122

2

Уплотнитель

ПП2-180х35.152-05

2

Герметизатор радиальный

ПП2-180х35.103

4

Ящик упаковочный

ТДУ.039

1

Комплект сменных частей ПП2-180х21

Наименование

Обозначение

Количество

Примечание

1   Плашка трубная

Уплотнитель

ПП2-180х35.150-01

ПП2-180х35.152-01

2

2

Для Ду 33

2   Плашка трубная

Уплотнитель

ПП2-180х35.150-02

ПП2-180х35.152-02

2

2

Для Ду 42

3   Плашка трубная

Уплотнитель

ПП2-180х35.150-03

ПП2-180х35.152-03

2

2

Для Ду 48

4   Плашка трубная

Уплотнитель

ПП2-180х35.150-04

ПП2-180х35.152-04

2

2

Для Ду 60

5   Плашка трубная

Уплотнитель

ПП2-180х35.150-06

ПП2-180х35.152-06

2

2

Для Ду 89

6   Плашка трубная

Уплотнитель

ПП2-180х35.150-07

ПП2-180х35.152-07

2

2

Для Ду 102

7   Плашка трубная

Уплотнитель

ПП2-180х35.150-08

ПП2-180х35.152-08

2

2

для Ду 114

8   Плашка трубная

Уплотнитель

ПП2-180х35.150-09

ПП2-180х35.152-09

2

2

Для Ду 127

9   Кардан

КД-000

4

10 Герметизатор радиальный

ПП2-160х35.103

2

11 Переходник

ПП2-160х35.009

4

12 Подогреватель

ПП2-160х35.400

1
